GN 2280 Niveles de burbuja de ojo de buey Aluminio, con roscas de montaje

Foto

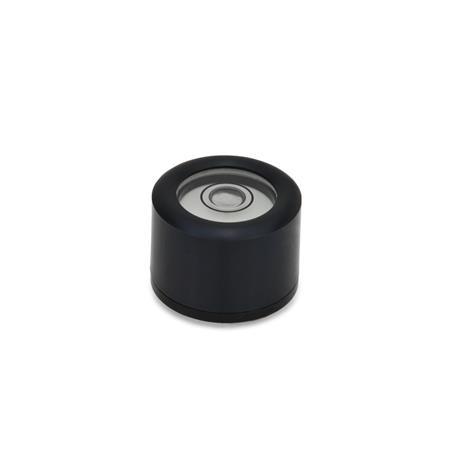

GN 2280 Niveles de burbuja de ojo de buey de aluminio, con roscas de montaje Material / acabado: ALS - Anodizado, negro
Material / acabado: ALS - Anodizado, negro
GN 2280 Niveles de burbuja de ojo de buey de aluminio, con roscas de montaje Material / acabado: ALS - Anodizado, negro GN 2280 Niveles de burbuja de ojo de buey de aluminio, con roscas de montaje Material / acabado: ALN - Acabado natural anodizado

Descripción del producto

Información

Los GN 2280 niveles de burbuja de ojo de buey se utilizan para verificar la posición horizontal de nivelaciones, máquinas, dispositivos, aparatos e instrumentos.

Las roscas de montaje con una inclinación de 120˚ permiten que los niveles de burbuja se alineen en relación con la superficie de montaje. Una bola de alineación en la superficie inferior de la placa de ajuste sirve como un punto de inclinación.

Es posible alcanzar pares de apriete específicos de los pernos, de manera que la burbuja se coloque de manera central dentro del anillo de marcado una vez que se alcance la alineación horizontal.

Especificación

Alojamiento
Aluminio
Acabado natural anodizadoALNALN
Anodizado, negroALSALS

Elemento del nivel de burbuja
Cuerpo de cristal plástico Relleno
Incoloro, transparenteK

Compuesto de fundición
de base mineral

Cumple con RoHS

Bajo pedido

Relleno, verde transparente <*>Otras sensibilidades
Alojamiento en latón o acero inoxidable

Dibujo técnico

3D
Ocultar dibujo técnico
GN 2280 Niveles de burbuja de ojo de buey de aluminio, con roscas de montaje boceto

Opciones del artículo / Tabla

Sensibilidad

30Minutos angulares, la burbuja se mueve 2 mm
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas | Medidas métricas
d1d2d3d4h1h2t
0.670.470.52M 30.510.580.20
0.790.550.51M 30.570.670.20
0.940.630.59M 30.670.790.20

Armar y cotizar.

Configurador de producto 3D
Material / acabado
ALN
ALS
Diámetro d1
Relleno

Sensibilidad

Pieza seleccionada (Cómo hacer un pedido)

Total dólares estadounidenses (sin IVA)
$16.34
In Stock: 15
En existencias
Tome nota de nuestros descuentos por cantidad (dólares estadounidenses).
MinMaxPrice
149$16.34
5099$14.98
100249$13.62
≥ 250$12.26
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.013 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: 800-877-8351
Todos los precios están en dólares estadounidenses. Impuestos no incluidos.

Datos de CAD

Otros formatos de datos

Ingreso rápido

Para descargar los datos de CAD, introduzca su dirección de correo electrónico. Nos complacería que usted estuviera completamente registrado en «Mi Winco».

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de CAD Acerca las descargas de datos de CAD
Guardar como favorito.

Introduzca el código que puede encontrar en la imagen.

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:30 a.m. - 5:00 p.m., hora central: 800-877-8351

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

GN 2280-ALS-24-K-30GN 2280-ALS-17-K-30GN 2280-ALN-20-K-30GN 2280-ALN-17-K-30GN 2280-ALN-24-K-30GN 2280-ALS-20-K-30
