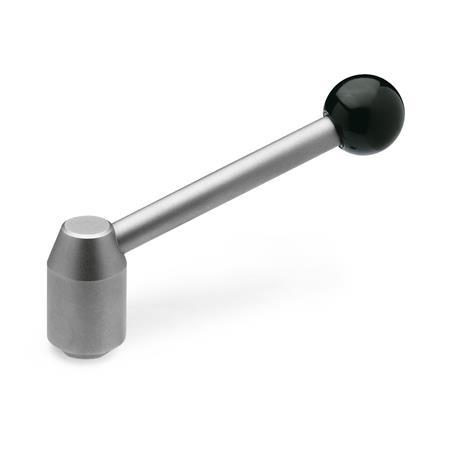

GN 212.5 Manijas ajustables de servicio pesado Acero inoxidable, tipo roscado

Foto

acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.

Descripción del producto

Información

Las manijas ajustables de servicio pesado GN 212.5 han probado ser ideales cuando es necesario fijar piezas en un espacio confinado o en una posición particular de la manija. El inserto roscado se conecta al núcleo por medio de bordes dentados que pueden desacoplarse.

Al jalar la manija hacia arriba se desacoplan los bordes dentados, lo que permite girarla hacia la posición de fijación ideal. Al liberar la manija, los bordes dentados se vuelven a acoplar de manera automática.

Especificación

Cuerpo / palanca / inserto
Acero inoxidable AISI 303
Acabado granallado mate

Perilla de bola DIN 319
Plástico
Duroplast (Resina de PF)
Negro, acabado brillante

Circlip de seguridad
Plástico (Poliacetal POM)


Cumple con RoHS

Bajo pedido

Palanca recta
Roscas y longitudes de los espárragos especiales

Dibujo técnico

3D
Ocultar dibujo técnico
GN 212.5 Manijas ajustables de servicio pesado de acero inoxidable, tipo roscado boceto

Opciones del artículo / Tabla

Tipo

EPalanca en ángulo
Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1d2
Rosca
d3d4d5h1h3h4h5
Carrera
l2l3t
mín.
0.831/4 x 205/16 x 180.530.310.791.320.042.320.162.952.760.43
0.945/16 x 183/8 x 160.630.390.981.570.102.950.183.983.780.55
1.103/8 x 161/2 x 130.750.471.181.910.183.500.184.574.330.67
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas | Medidas métricas
d1d2
Rosca
d3d4d5h1h3h4h5
Carrera
l2l3t
mín.
0.83M 6M 80.530.310.791.320.042.320.162.952.760.43
0.94M 8M 100.630.390.981.570.102.950.183.983.780.55
1.10M 10M 120.750.471.181.910.183.500.184.574.330.67

Armar y cotizar.

Configurador de producto 3D
Diámetro d1
Rosca d2

Medidas en pulgadas


Medidas métricas


Tipo

Pieza seleccionada (Cómo hacer un pedido)

Total dólares estadounidenses (sin IVA)
$31.25
In Stock: 161
En existencias
Tome nota de nuestros descuentos por cantidad (dólares estadounidenses).
MinMaxPrice
149$31.25
5099$28.65
100249$26.05
≥ 250$23.44
Prop 65: -
Por favor contacte a nuestro departamento de ventas para más información.
RoHS: -
En este momento no se dispone de detalles sobre la compatibilidad con RoHS. Póngase en contacto con nuestro departamento de ventas para obtener más información.
Peso: 0.201 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: 800-877-8351
Todos los precios están en dólares estadounidenses. Impuestos no incluidos.

Datos de CAD

Otros formatos de datos

Ingreso rápido

Para descargar los datos de CAD, introduzca su dirección de correo electrónico. Nos complacería que usted estuviera completamente registrado en «Mi Winco».

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de CAD Acerca las descargas de datos de CAD
Guardar como favorito.

Introduzca el código que puede encontrar en la imagen.

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:30 a.m. - 5:00 p.m., hora central: 800-877-8351

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

GN 212.5-24-3/8X16-EGN 212.5-28-3/8X16-EGN 212.5-28-1/2X13-EGN 212.5-28-M12-EGN 212.5-24-M8-EGN 212.5-28-M10-EGN 212.5-21-5/16X18-EGN 212.5-21-1/4X20-EGN 212.5-21-M6-EGN 212.5-24-M10-EGN 212.5-24-5/16X18-EGN 212.5-21-M8-E
