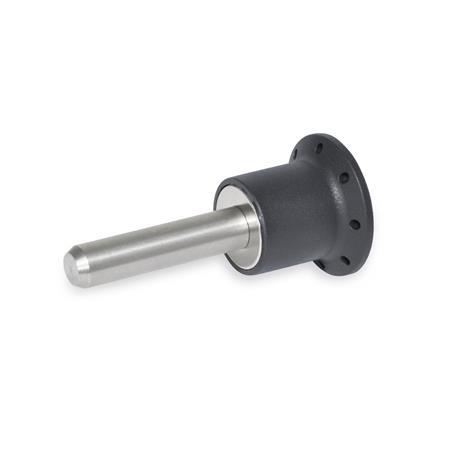

GN 124.1 Broches à libération rapide Tige en inox, avec verrouillage axial (magnétique)


inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Informations

Les broches à libération rapide GN 124.1 sont utilisées pour la fixation, le raccordement et le blocage rapides de différents éléments et pièces de travail incluant des matériaux magnétiques.

Un aimant en néodyme encastré dans le dessous du boulon maintient le boulon axialement dans sa position insérée. Des surfaces de haute qualité ainsi que des trous de positionnement perpendiculaires favorisent le flux magnétique afin de produire une excellente retenue axiale.

Les capacités de charge correspondant à la double résistance au cisaillement (force de rupture) sont indiquées dans la section technique.

Spécifications

Poussoir
Inox AISI 303

Bouton
Plastique
Technopolymère (Polyamide PA)
  • gris foncé
  • résistant aux températures jusqu'à 176 °F (80 °C)

Aimant de retenue
Néodyme, fer, bore



Conforme à la directive RoHS

Accessoire

Chaînettes GN 111 / GN 111.5
Câbles de retenue GN 111.2
Câbles ressort GN 111.4

Schéma technique

3D
Masquer schéma technique
GN 124.1 Broches à libération rapide avec tige en inox, avec verrouillage axial (magnétique) schéma

Options de pièce / Tableau

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)
d1 -0.002/-0.003l1d2d3l2l3Alésage de positionnement
Force de maintien
de l'aimant axial
en N ≈
0.240.470.670.871.061.261.652.051.020.690.870.050.2414.61 lbf (65 N)
0.310.670.871.061.261.652.052.441.020.690.870.050.3110.12 lbf (45 N)
0.390.710.911.101.301.692.092.481.340.911.120.090.3921.36 lbf (95 N)
0.470.911.301.692.092.483.27-1.340.911.120.090.4716.86 lbf (75 N)

Configuration et prix

3D Product Configurator
Diamètre du boulon d1
Longueur l1

Pièce sélectionnée

Total en dollars américains (net)
$10.40
Appeler / Envoyer un courriel pour connaître le délai de livraison
Notez nos réductions en fonction des quantités commandées (dollars américains).
MinMaxPrice
199$10.40
100249$9.53
250499$8.67
≥ 500$7.80
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directiveRoHS(Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.029 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
