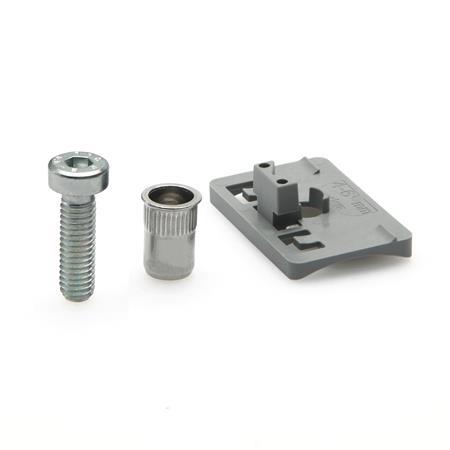

EN 649.1 Adaptateur Plastique, pour montage des crampons de support de panneau EN 649 sur le tube rond


Conception originale ELESA
code : APC.

Description du produit

Informations

Les adaptateurs EN 649.1 permettant le montage des crampons de support de panneau EN 649 sur les tubes ronds.

Le montage de l'écrou de rivet borgne M6 requiert des pinces à écrou de rivet borgne commercial ou un outil de réglage.

L'écrou à rivet borgne et la vis à tête cylindrique plate DIN7984-M6-20 sont inclus.

Spécifications

Adaptateur
Plastique (Polyamide PA)
  • technopolymère renforcé de fibre de verre
  • résistant aux températures jusqu'à 176 °F (80 °C)
  • gris mat, RAL 7042

Vis à tête cylindrique plate DIN 7984-M6-20
Acier
Zingué, finition passivée bleue

Écrou de rivet borgne M6
Acier
Zingué, finition passivée bleue

Conforme à la directive RoHS

Schéma technique

3D
Masquer schéma technique
EN 649.1 Adaptateur plastique, pour le montage des crampons de support de panneau EN 649 sur le tube rond schéma

Options de pièce / Tableau

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)
d
Ø de tube
de - jusqu'à
N° de code
30-34649.1-30-34
40-43649.1-40-43
48-52649.1-48-52

Configuration et prix

3D Product Configurator
Diamètre d

Pièce sélectionnée

Total en dollars américains (net)
$5.21
Appeler / Envoyer un courriel pour connaître le délai de livraison
Notez nos réductions en fonction des quantités commandées (dollars américains).
MinMaxPrice
199$5.21
100249$4.77
250499$4.34
≥ 500$3.91
Prop 65: -
Pour plus d'informations, veuillez contacter notre service commercial.
RoHS: -
Aucun détail sur la compatibilité RoHS n'est disponible pour le moment. Veuillez contacter notre service commercial pour plus d'informations.
Poids: 0.013 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 800-877-8351
Tous les prix sont en dollars américains. Hors taxes.
