EN 239.4 Bisagras con interruptor integrado Plástico tecnopolímero, con cable conector

Foto

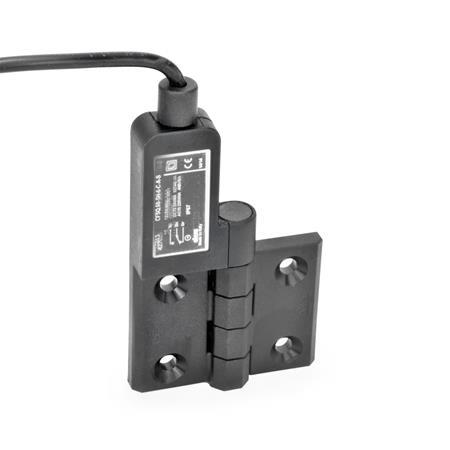

EN 239.4 Bisagras de plástico tecnopolímero con interruptor integrado, con cable conector Identificación: SL - Orificios para tornillo avellanado, interruptor a la izquierda
Tipo: AK - Cable en la parte superior
ELESA original design

code: CFSQ,
Identificación: SL - Orificios para tornillo avellanado, interruptor a la izquierda
Tipo: AK - Cable en la parte superior
EN 239.4 Bisagras de plástico tecnopolímero con interruptor integrado, con cable conector Identificación: SL - Orificios para tornillo avellanado, interruptor a la izquierda
Tipo: AK - Cable en la parte superior EN 239.4 Bisagras de plástico tecnopolímero con interruptor integrado, con cable conector Identificación: SL - Orificios para tornillo avellanado, interruptor a la izquierda
Tipo: CK - Cable por la parte posterior EN 239.4 Bisagras de plástico tecnopolímero con interruptor integrado, con cable conector Identificación: SR - Orificios para tornillo avellanado, interruptor a la derecha
Tipo: AK - Cable en la parte superior EN 239.4 Bisagras de plástico tecnopolímero con interruptor integrado, con cable conector Identificación: SR - Orificios para tornillo avellanado, interruptor a la derecha
Tipo: CK - Cable por la parte posterior
sistemas-de-perfil

Accesorios para sistemas de perfiles

Los elementos normalizados en esta familia de productos son compatibles con los sistemas de perfiles de aluminio más comunes. Al usar juegos de montaje compatibles, los elementos normalizados de Ganter se pueden conectar de manera fácil y rentable con los perfiles, sin tener que gastar tiempo reuniendo las piezas individuales en el pedido.

Mostrar todos los productos compatibles.

Descripción del producto

Información

Las bisagras con interruptor integrado EN 239.4 fueron diseñadas para el monitoreo de puertas de seguridad y cubiertas de máquinas y equipo de producción. La apertura de la puerta activa los contactos del interruptor, lo cual enseguida interrumpe un circuito protector a través de un contacto del disyuntor (NC) y al mismo tiempo envía una señal a la puerta que se está abriendo al cerrar un elemento para hacer contacto (NO).

El diseño del interruptor integrado, que presenta una cubierta soldada de forma ultrasónica, hace que estas bisagras sean compactas, inviolables y fáciles de montar.

Con todas las bisagras se incluyen instrucciones de funcionamiento que contienen información técnica importante.

Especificación

Cuerpo
Plástico
Tecnopolímero (Poliamida PA-HP)
  • Reforzado con fibra de vidrio
  • Negro, acabado mate
  • Resistente a temperaturas de hasta
    176 °F (80 °C)

Pasador
Acero inoxidable AISI 303

Cumple con RoHS

Accesorio

Cables con acoplamiento conector
4 polos, 5 o 10 metros de largo:

  • GN 330-M12x1-4-G-5
  • GN 330-M12x1-4-G-10

Bajo pedido

Bisagras con ángulo de operación > 0˚

Dibujo técnico

3D
Ocultar dibujo técnico
EN 239.4 Bisagras de plástico tecnopolímero con interruptor integrado, con cable conector boceto

Opciones del artículo / Tabla

Identificación

SLOrificios para tornillo avellanado, interruptor a la izquierda
SROrificios para tornillo avellanado, interruptor a la derecha

Tipo

AKCable en la parte superior
CKCable por la parte posterior
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
l1l2h1h2h3h4l3l4l5l6
Longitud del cable
en metros
m1m2
2.762.090.630.310.630.574.332.030.89251.771.34

Armar y cotizar.

Configurador de producto 3D
Ancho l1
Longitud l2
Identificación


Tipo


Longitud del cable l6

Características mecánicas

Carga máxima

Información sin factor de seguridad



Dirección
de la carga

GN 239.4 Skizze 1 GN 239.4 Skizze 2 GN 239.4  Skizze 3

Ejemplos de cálculos
→ Consulte las instrucciones de uso.

F máx.

472.10 lbf (2100 N)

629.47 lbf (2800 N)

292.25 lbf (1300 N)

Montaje

Tipos SL y SR con avellanado para tornillos avellanados, por ejemplo, DIN 7991

GN 239.4 Skizze 4

Par recomendado

5 Nm (tornillos y tuercas M6)

Clase de protección

IP67

según EN 60529

Principio de conmutación, contacto abierto

Contacto de conmutación con apertura positiva

según IEC 60947-5-1
un ciclo operativo incluye una acción de apertura y una de cierre

Material de contacto

Aleación de plata Ag 90 Ni 10

Diagrama de recorrido de trabajo
(esquema)

Los puntos de conmutación están fijos en 6°. Al alcanzar la vida útil, se elevará hasta 9°.
→ Consulte las instrucciones de uso.

GN 239.4 Skizze 5

Frecuencia máxima de trabajo

1200 ciclos de trabajo / hora

Vida útil mecánica

106ciclos de trabajo

según IEC 60947-5-1
un ciclo operativo incluye una acción de apertura y una de cierre

Velocidad de actuación

mín. 2° / segundo, máx. 90° / segundo

Características eléctricas y de seguridad

Categoría de utilización

DC 13: 24 V DC / 4 A or 127 V DC / 0.3 A
AC 15: 220 V AC / 4 A or 440 V AC / 3 A

según EN 60947-5-2
según EN 60947-5-1

Terminación de contactos
Clavija de 4 patas M12
o cable de 2 m o 5 m de largo
Asignación de pasadores y cables

GN 239.4 Skizze 6

Tipo de cable

UL/CSA ESTILO 2587 8X AWG 22

Corriente de cortocircuito

1000 A

Voltaje de aislamiento estimado

250 V

Protección contra cortocircuitos

6 A, 500 V, Tipo gl

Temperatura ambiente

-4 °F a 176 °F (-20 °C a 80 °C)

Grado de contaminación, externa

3

** Vida de trabajo (TM)**

20 años

Número de ciclos (B10 d)

2 000 000

Aprobaciones, conformidades

Aparellaje y equipo de control de bajo voltaje

Declaración CE

Marcado CE

EN 60947-1-5 : 2003 + A1/2009

En las instrucciones de uso de las bisagras EN 239.4, que se incluyen con cada bisagra, y que también se pueden descargar en formato PDF en "www.jwwinco.com", en la sección "Servicio", figuran otros detalles y consejos importantes.
Las bisagras con interruptor deben ser montadas y puestas en servicio por parte de personal técnico calificado, de conformidad con los detalles que se proporcionan en las instrucciones de funcionamiento y las reglas y regulaciones nacionales e internacionales, así como la normatividad vigente. JW Winco no asumirá ninguna responsabilidad reglamentaria por información faltante o incorrecta ni por ninguna consecuencia que se derive de esto.

Pieza seleccionada (Cómo hacer un pedido)

Total dólares estadounidenses (sin IVA)
$131.31
Favor de llamar para confirmar tiempo de entrega
Tome nota de nuestros descuentos por cantidad (dólares estadounidenses).
MinMaxPrice
13$131.31
424$126.53
2549$119.37
≥ 50$107.43
Prop 65: -
Por favor contacte a nuestro departamento de ventas para más información.
RoHS: -
En este momento no se dispone de detalles sobre la compatibilidad con RoHS. Póngase en contacto con nuestro departamento de ventas para obtener más información.
Peso: 0.432 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: 800-877-8351
Todos los precios están en dólares estadounidenses. Impuestos no incluidos.
