GN 810.4 Abrazaderas de palanca de sujeción de actuación vertical Acero, con gancho de seguridad, con base de montaje vertical

Foto

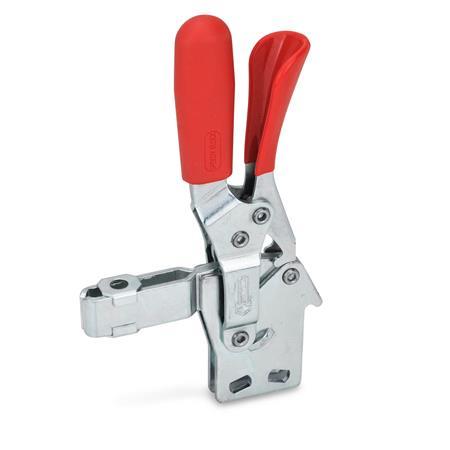

GN 810.4 Abrazaderas de palanca de sujeción de actuación vertical de acero, con gancho de seguridad, con base de montaje vertical Tipo: BL - Versión de barra en U, con dos arandelas bridadas
Tipo: BL - Versión de barra en U, con dos arandelas bridadas
GN 810.4 Abrazaderas de palanca de sujeción de actuación vertical de acero, con gancho de seguridad, con base de montaje vertical Tipo: BL - Versión de barra en U, con dos arandelas bridadas GN 810.4 Abrazaderas de palanca de sujeción de actuación vertical de acero, con gancho de seguridad, con base de montaje vertical Tipo: BLC - Versión de barra en U, con dos arandelas bridadas y montaje de husillo GN 708.1 GN 810.4 Abrazaderas de palanca de sujeción de actuación vertical de acero, con gancho de seguridad, con base de montaje vertical Tipo: FL - Versión en barra sólida, con broche soldable

Descripción del producto

Información

Las abrazaderas de palanca de sujeción de actuación vertical GN 810.4 tienen una función de seguridad en la que, durante el cierre, un pestillo de gancho de seguridad con fuerza de resorte asegura la conexión de bloqueo. Evita el desbloqueo involuntario de la abrazadera debido a vibraciones o algún intento accidental de aflojar o abrir la abrazadera.
Para abrir y liberar el clamp de sujeción de la posición cerrada bloqueada, presione juntos el brazo de la palanca y el brazo de la palanca del gancho de seguridad (operación con una mano). El clamp de sujeción está entonces en la posición abierta, la cual también puede bloquearse de manera temporal en dicha posición a través del gancho del brazo de la palanca del gancho de seguridad para evitar que el clamp se cierre inadvertidamente.

Funcionan de acuerdo con el principio de conmutación: la manija y la barra de sujeción se mueven en la misma dirección. En la posición fijada, la palanca de operación está en su posición vertical.

Las abrazaderas de palanca de sujeción de actuación vertical en la versión de barra en U con dos arandelas bridadas (tipo BL) pueden albergar un tornillo de sujeción específico para una aplicación. También se incluye un montaje de husillo con punta de caucho de neopreno para el tipo BLC.

La versión tipo FL se puede usar si se suelda el broche, que después puede alojar un componente sujetador para alguna aplicación específica.

Especificación

Abrazaderas de palanca
Acero cementado C10

  • Zincado, acabado pasivado azul
  • Pasadores para baleros templados
  • Remaches de soporte cementado

Todas las piezas móviles
Lubricadas con grasa especial


Empuñadura
Plástico rojo de alta calidad, resistente a aceites


Montaje de husillo GN 708.1, tipo A

  • Acero zincado, acabado pasivado azul
  • Punta de goma 85 Shore A

RoHS

Dibujo técnico

3D
Ocultar dibujo técnico
GN 810.4 Abrazaderas de palanca de sujeción de actuación vertical de acero, con gancho de seguridad, con base de montaje vertical boceto

Opciones del artículo / Tabla

Tipo

BLVersión de barra en U, con dos arandelas bridadas
BLCVersión de barra en U, con dos arandelas bridadas y montaje de husillo GN 708.1
FLVersión en barra sólida, con broche soldable
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
TamañoFH
Capacidad
de sujeción
a ≈b1b2b3b4d1d2 ≈h1 ≈h2h3h4h5
máx.
130236 lbf (1050 N)1.101.380.390.200.24M 60.226.141.630.631.000.98
230450 lbf (2000 N)1.571.690.470.240.33M 80.267.201.890.711.180.94
Mostrar / ocultar columnas
Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
Tamañol1 ≈
Tipo BL
Tipo BLC

Tipo FL
l2 ≈l3
máx.
l4m1m2m3m4r ≈sw
Intervalo
ajustable
1303.353.391.652.132.170.490.750.260.303.130.200.69
2304.354.412.282.872.680.710.830.260.264.090.240.79

Armar y cotizar.

Configurador de producto 3D
Tamaño
Tipo



Pieza seleccionada (Cómo hacer un pedido)

Total dólares estadounidenses (sin IVA)
$36.16
In Stock: 25
En existencias
Tome nota de nuestros descuentos por cantidad (dólares estadounidenses).
MinMaxPrice
149$36.16
5099$33.14
100249$30.13
≥ 250$27.12
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.582 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
