GN 350.5 Juegos de nivelación Acero, con arandela esférica, con contratuerca

Foto

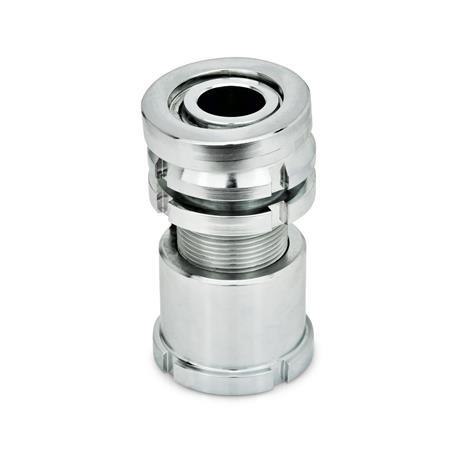

GN 350.5 Juegos de nivelación de acero, con arandela esférica, con contratuerca Material: ST - Acero

Hoja de la norma GN 350.5 Imprimir esta página

Descripción del producto

Información

Los juegos de nivelación GN 350.5 se utilizan para operaciones de nivelado, ajuste y conexión. La arandela esférica permite la instalación exacta de dos planos no paralelos a un gradiente requerido de hasta ≈ 4˚.

Los juegos de nivelación constan de una funda superior roscada y una funda inferior roscada. La rosca fina admite configuraciones y bloqueo precisos y sin pasos utilizando una llave de gancho DIN 1810. Un anillo de seguridad limita el intervalo máximo ajustable.

Especificación

AceroST, zincado, acabado pasivado azul
Norma Europea núm. 1.7225 (42CrMo4V)

F₁: máx. carga total
F₂: máx. carga después de la deducción de la pre-carga máx.
Para los tornillos: 8.8 µ = 0.125

RoHS

Accesorio

Llaves de gancho DIN 1810
(Número de parte, ver tabla)

Dibujo técnico

GN 350.5 Juegos de nivelación de acero, con arandela esférica, con contratuerca boceto

Ocultar dibujo técnico

GN 350.5 Juegos de nivelación de acero, con arandela esférica, con contratuerca boceto

Opciones del artículo / Tabla

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	h₁Tipo bajo	Tipo alto	d₃ Rosca	h₂Tipo bajo	Tipo alto	h₃ Rango ajustable Tipo bajo	\Tipo alto	Para tornillos con tamaño de rosca	Carga estáticaF₁	\F₂	Número de parte llave de gancho

0.98	0.26	1.06	1.57	M 15 x 1	1.22	1.97	0.16	0.39	M 6	8992 lbf (40 kN)	6902 lbf (30.7 kN)	1810-A25-28
1.26	0.26	1.26	1.93	M 20 x 1	1.46	2.48	0.20	0.55	M 6	14613 lbf (65 kN)	12522 lbf (55.7 kN)	1810-A30-32
1.26	0.35	1.26	1.93	M 20 x 1	1.46	2.48	0.20	0.55	M 8	14613 lbf (65 kN)	10791 lbf (48 kN)	1810-A30-32
1.26	0.43	1.26	1.93	M 20 x 1	1.46	2.48	0.20	0.55	M 10	14613 lbf (65 kN)	8520 lbf (37.9 kN)	1810-A30-32
1.77	0.43	1.61	2.40	M 30 x 1.5	1.89	3.11	0.28	0.71	M 10	26977 lbf (120 kN)	20885 lbf (92.9 kN)	1810-A45-50
1.77	0.53	1.61	2.40	M 30 x 1.5	1.89	3.11	0.28	0.71	M 12	26977 lbf (120 kN)	18075 lbf (80.4 kN)	1810-A45-50
1.77	0.69	1.61	2.40	M 30 x 1.5	1.89	3.11	0.28	0.71	M 16	26977 lbf (120 kN)	10229 lbf (45.5 kN)	1810-A45-50
2.28	0.69	2.09	3.11	M 40 x 1.5	2.44	4.02	0.35	0.91	M 16	47210 lbf (210 kN)	30574 lbf (136 kN)	1810-A58-62
2.28	0.87	2.09	3.11	M 40 x 1.5	2.44	4.02	0.35	0.91	M 20	47210 lbf (210 kN)	20233 lbf (90 kN)	1810-A58-62
2.28	1.02	2.09	3.11	M 40 x 1.5	2.44	4.02	0.35	0.91	M 24	47210 lbf (210 kN)	8318 lbf (37 kN)	1810-A58-62
2.76	0.87	2.40	3.70	M 50 x 1.5	2.80	4.84	0.39	1.14	M 20	74187 lbf (330 kN)	47210 lbf (210 kN)	1810-A68-75
2.76	1.02	2.40	3.70	M 50 x 1.5	2.80	4.84	0.39	1.14	M 24	74187 lbf (330 kN)	35295 lbf (157 kN)	1810-A68-75
2.76	1.30	2.40	3.70	M 50 x 1.5	2.80	4.84	0.39	1.14	M 30	74187 lbf (330 kN)	11915 lbf (53 kN)	1810-A68-75
3.15	1.02	2.64	4.13	M 60 x 2	3.11	5.67	0.47	1.54	M 24	111280 lbf (495 kN)	72388 lbf (322 kN)	1810-A80-90
3.15	1.30	2.64	4.13	M 60 x 2	3.11	5.67	0.47	1.54	M 30	111280 lbf (495 kN)	49008 lbf (218 kN)	1810-A80-90
3.15	1.54	2.64	4.13	M 60 x 2	3.11	5.67	0.47	1.54	M 36	111280 lbf (495 kN)	22706 lbf (101 kN)	1810-A80-90

Armar y cotizar.

Configurador de producto 3D

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total dólares estadounidenses (sin IVA)

$93.18

In Stock: 3

En existencias

Pieza(s)

Tome nota de nuestros descuentos por cantidad (dólares estadounidenses).

Min	Max	Price
1	9	$93.18
10	24	$85.42
25	49	$77.65
≥ 50		$69.89

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.176 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: 800-877-8351

Todos los precios están en dólares estadounidenses. Impuestos no incluidos.
