GN 171 Abrazaderas para conectores de placa base con bridas Aluminio, montaje dividido

Foto

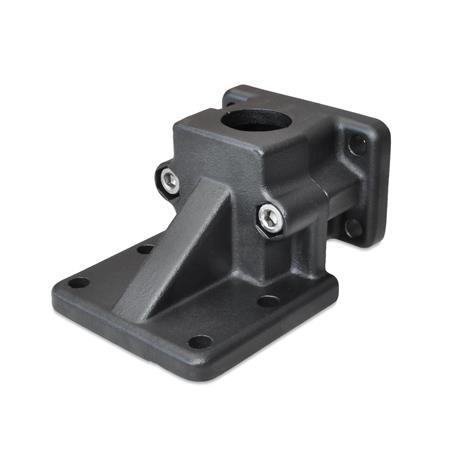

GN 171 Abrazaderas para conectores de placa base con bridas, de aluminio, montaje dividido Bildzuordnung: B - Orificio
Acabado: SW - Negro, RAL 9005, acabado texturizado
Bildzuordnung: B - Orificio
Acabado: SW - Negro, RAL 9005, acabado texturizado
GN 171 Abrazaderas para conectores de placa base con bridas, de aluminio, montaje dividido Bildzuordnung: B - Orificio
Acabado: SW - Negro, RAL 9005, acabado texturizado GN 171 Abrazaderas para conectores de placa base con bridas, de aluminio, montaje dividido Bildzuordnung: B - Orificio
Acabado: BL - Acabado liso, Acabado granallado mate GN 171 Abrazaderas para conectores de placa base con bridas, de aluminio, montaje dividido Bildzuordnung: V - Cuadrado
Acabado: BL - Acabado liso, Acabado granallado mate GN 171 Abrazaderas para conectores de placa base con bridas, de aluminio, montaje dividido Bildzuordnung: V - Cuadrado
Acabado: SW - Negro, RAL 9005, acabado texturizado
sistemas-de-perfil

Accesorios para sistemas de perfiles

Los elementos normalizados en esta familia de productos son compatibles con los sistemas de perfiles de aluminio más comunes. Al usar juegos de montaje compatibles, los elementos normalizados de Ganter se pueden conectar de manera fácil y rentable con los perfiles, sin tener que gastar tiempo reuniendo las piezas individuales en el pedido.

Mostrar todos los productos compatibles.

Descripción del producto

Información

El orificio de sujeción de las abrazaderas para conectores de placa base con bridas GN 171 no está mecanizado y está diseñado para tubos de construcción GN 990 o DIN 2391, DIN 2395 y DIN 2462.

Las versiones con orificios cuadrados también son adecuadas para usar con sistemas de perfil.

En las ubicaciones z de los tornillos, los tornillos de cabeza hueca reducen la sección transversal para la sujeción.

Para una sujeción sin herramientas, es posible reemplazar los tornillos de cabeza hueca con las manijas ajustables GN 911 que se muestran en la tabla como accesorios.

Especificación

Cuerpo
Aluminio
  • Revestimiento de polvo
    Negro, RAL 9005, acabado texturizadoSWSW
  • Acabado liso, Acabado granallado mateBLBL

Tornillos de cabeza hueca DIN 912
Acero inoxidable AISI 304
Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante anillo de poliamida

Cumple con RoHS

Accesorio

Manijas ajustables GN 911

Dibujo técnico

3D
Ocultar dibujo técnico
GN 171 Abrazaderas para conectores de placa base con bridas, de aluminio, montaje dividido boceto

Opciones del artículo / Tabla

Identificación núm.

2Con 2 tornillos de cabeza hueca DIN 912 de acero inoxidable
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1
Orificio
s
Cuadrado
d2k
Longitud
de sujeción
l1l2l3l4tx1x2y1y2y3y4z
Ubicaciones
de los tornillos para el
tamaño del tornillo
Accesorio
Manija recom.
GN 911 para
 z
l5
B 20V 200.282.282.722.094.061.180.282.952.362.831.381.181.97M8-352.483.07
B 25V 250.282.282.722.094.061.180.282.952.362.831.381.181.97M8-352.483.07
B 30V 300.282.282.722.094.061.180.282.952.362.831.381.181.97M8-352.483.07
B 40V 400.433.583.863.236.141.850.554.533.544.251.971.772.99M10-603.073.62
B 42-0.433.583.863.236.141.850.554.533.544.251.971.772.99M10-603.073.62
B 45V 450.433.583.863.236.141.850.554.533.544.251.971.772.99M10-603.073.62
B 48-0.433.583.863.236.141.850.554.533.544.251.971.772.99M10-603.073.62
B 50V 500.433.583.863.236.141.850.554.533.544.251.971.772.99M10-603.073.62

Armar y cotizar.

Configurador de producto 3D
Orificio d1
Cuadrado s
Identificación núm.

Acabado
BL
SW

Pieza seleccionada (Cómo hacer un pedido)

Total dólares estadounidenses (sin IVA)
$40.19
Favor de llamar para confirmar tiempo de entrega
Tome nota de nuestros descuentos por cantidad (dólares estadounidenses).
MinMaxPrice
19$40.19
1024$36.84
2549$33.50
≥ 50$30.15
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.758 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: 800-877-8351
Todos los precios están en dólares estadounidenses. Impuestos no incluidos.

Datos de CAD

Otros formatos de datos

Ingreso rápido

Para descargar los datos de CAD, introduzca su dirección de correo electrónico. Nos complacería que usted estuviera completamente registrado en «Mi Winco».

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de CAD Acerca las descargas de datos de CAD
Guardar como favorito.

Introduzca el código que puede encontrar en la imagen.

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:30 a.m. - 5:00 p.m., hora central: 800-877-8351

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

GN 171-B20-2-SWGN 171-B20-2-BLGN 171-V20-2-SWGN 171-V20-2-BLGN 171-B25-2-SWGN 171-B25-2-BLGN 171-V25-2-SWGN 171-V25-2-BLGN 171-B30-2-SWGN 171-B30-2-BLGN 171-V30-2-SWGN 171-V30-2-BLGN 171-B40-2-SWGN 171-B40-2-BLGN 171-V40-2-SWGN 171-V40-2-BLGN 171-B42-2-SWGN 171-B42-2-BLGN 171-B45-2-SWGN 171-B45-2-BLGN 171-V45-2-SWGN 171-V45-2-BLGN 171-B48-2-SWGN 171-B48-2-BLGN 171-B50-2-SWGN 171-B50-2-BLGN 171-V50-2-SWGN 171-V50-2-BL
