GN 810.3 Sauterelles poussées avec crochet de sécurité, à embase horizontale

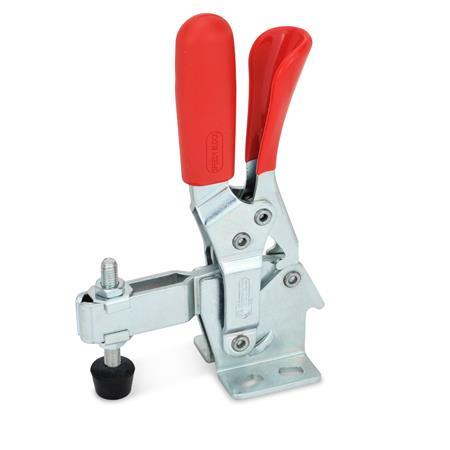

GN 810.3 Sauterelles poussées avec crochet de sécurité, avec embase horizontale Type: CL
Type: CL
GN 810.3 Sauterelles poussées avec crochet de sécurité, avec embase horizontale Type: CL GN 810.3 Sauterelles poussées avec crochet de sécurité, avec embase horizontale Type: AL - Version barre en U, avec deux rondelles à bride GN 810.3 Sauterelles poussées avec crochet de sécurité, avec embase horizontale Type: EL - Version barre pleine avec fermoir

Description du produit

Informations

Les sauterelles tirées GN 810.3 ont une fonction de sécurité grâce à laquelle, après fermeture, un crochet de sécurité à ressort assure une connexion de verrouillage sûre. Empêche l’ouverture involontaire de la sauterelle à la suite de vibrations ou d'une tentative accidentelle de desserrage / d'ouverture de la sauterelle. Pour ouvrir et libérer la sauterelle, tirez la poignée vers le haut pour dégager le mécanisme du crochet de sécurité (opération à une main).

Elles fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le même sens. En position serrée, la manette de commande est en position verticale.

Les sauterelles poussées dans la version à barre en U avec deux rondelles à brides (Type AL) peuvent recevoir une vis de serrage spécifique à l'application. Un ensemble de broches avec pointe en caoutchouc néoprène est également inclus pour le Type CL.

La version Type EL est utilisable soit en soudant le fermoir qui peut ensuite recevoir un composant de fixation spécifique à l'application, soit en utilisant la barre conjointement aux noix de serrage GN 809 pour maintenir la pièce en place.

Spécifications

Acier
  • Acier cémenté C10
    zingué, finition passivée bleue
  • Axes de support trempés
  • Rivets de roulement
    cémentée

Toutes les pièces mobiles
sont lubrifiées avec une graisse spéciale

Poignée
Plastique rouge de haute qualité résistant à l'huile

Ensemble de broches GN 708.1, type A
  • Acier zingué
  • Embout en caoutchouc 85 Shore A

Conforme à la directive RoHS

Accessoire

Ensembles de broches
Noix de serrage GN 801 pour sauterelles (de type AL)
Noix de serrage GN 809 pour sauterelles (de type EL)

Schéma technique

3D
Masquer schéma technique
GN 810.3 Sauterelles poussées avec crochet de sécurité, avec embase horizontale schéma

Options de pièce / Tableau

Type

CL
ELVersion barre pleine avec fermoir
ALVersion barre en U, avec deux rondelles à bride
Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces | Métrique
TailleFH
Capacité
de retenue
a ≈b1b2b3d1
Thread
d2 ≈h1 ≈h2h3h4h5
130236 lbf (1050 N)1.101.381.650.24M 60.225.591.100.631.000.44
230450 lbf (2000 N)1.571.691.770.33M 80.266.611.320.711.180.37
Afficher / Masquer colonnes
Dimensions en: Pouces (remplacer par Métrique)
Taillel1 ≈
Type AL
Type CL

Type EL
l2 ≈l3
max.
l4m1m2m3m4r ≈s1s2w
Réglable
gamme
1303.353.391.652.132.170.490.751.061.143.130.100.200.69
2304.354.412.282.872.680.710.831.261.264.090.120.240.79

Configuration et prix

3D Product Configurator
Taille
Type


Pièce sélectionnée

Prix
Appel / courriel pour demander prix et disponibilité
Appeler / Envoyer un courriel pour connaître le délai de livraison
Notez nos réductions en fonction des quantités commandées (dollars américains).
No price breaks available.
Prop 65: -
Pour plus d'informations, veuillez contacter notre service commercial.
RoHS: -
Aucun détail sur la compatibilité RoHS n'est disponible pour le moment. Veuillez contacter notre service commercial pour plus d'informations.
Poids: 0.626 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 800-877-8351
Tous les prix sont en dollars américains. Hors taxes.
