WN 300.1 Manettes indexables Plastique nylon, de type alésage taraudé ou borgne, avec composants en inox

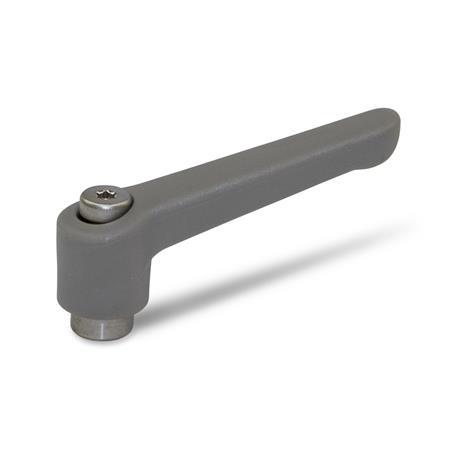

WN 300.1 Manettes indexables en plastique nylon, de type alésage taraudé ou borgne, avec composants en acier Couleur: GS - Gris, RAL 7035, finition texturée

Couleur: GS - Gris, RAL 7035, finition texturée

WN 300.1 Manettes indexables en plastique nylon, de type alésage taraudé ou borgne, avec composants en acier Couleur: OS - Orange, RAL 2004, finition texturée

WN 300.1 Manettes indexables en plastique nylon, de type alésage taraudé ou borgne, avec composants en acier Couleur: SW - Noir, RAL 9005, finition texturée

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard WN 300.1 Imprimer cette page Informations de couple nominal Tolérances ISO fondamentales Caractéristiques de l'inox Caractéristiques du plastique

Description du produit

Informations

Brevetées et fabriquées aux États-Unis, les manettes indexables WN 300.1 sont le fruit d'une conception industrielle moderne : thermoplastique renforcé de fibre de verre avec insert en inox moulé.

Toutes ces manettes se sont révélées idéales là où des pièces doivent être serrées dans un espace confiné ou dans une position de manette particulière. L'insert est relié à la manette par des dentelures qui peuvent être facilement libérées.

En tirant la manette vers le haut, les dentelures sont libérées, ce qui permet de la faire pivoter dans la position de serrage idéale.

Lorsque la manette est relâchée, les dentelures se réenclenchent automatiquement.

Spécifications

Poignée
Thermoplastique nylon renforcé de fibre de verre avec insert en inox moulé, noir, orange ou gris

Résistant aux températures jusqu'à 230 °F (150 °C)

Couleur
Noir, RAL 9005, finition texturéeSW

Orange, RAL 2004, finition texturéeOS

Gris, RAL 7035, finition texturéeGS

Insert et vis
Inox, norme européenne n° 1.4305 (AISI 303)

Ressort
Inox, norme européenne n° 1.4310 (AISI 301)

RoHS

Sur demande

Alésages et filetages spéciaux

Couleurs spéciales à partir d'une quantité minimale donnée

Schéma technique

WN 300.1 Manettes indexables en plastique nylon, de type alésage taraudé ou borgne, avec composants en acier schéma

Masquer schéma technique

Options de pièce / Tableau

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

Référence SW	Référence OS	Référence GS	l₁	d₁ Filetage	d₂ Alésage borgne	d₃	d₄	h₁	h₂	h₃	h₄ Course	t min.


3NS38K	3NS38O	3NS38G	1.18	M 3	-	0.39	0.57	0.96	0.16	1.20	0.14	0.28
5MS38K	5MS38O	5MS38G	1.18	-	B 5	0.39	0.57	0.96	0.16	1.20	0.14	0.35
6MS38K	6MS38O	6MS38G	1.18	-	B 6	0.39	0.57	0.96	0.16	1.20	0.14	0.35
4NS38K	4NS38O	4NS38G	1.18	M 4	-	0.39	0.57	0.96	0.16	1.20	0.14	0.35
5NS38K	5NS38O	5NS38G	1.18	M 5	-	0.39	0.57	0.96	0.16	1.20	0.14	0.35
6NS38K	6NS38O	6NS38G	1.18	M 6	-	0.39	0.57	0.96	0.16	1.20	0.14	0.35
4NS33K	4NS33O	4NS33G	1.77	M 4	-	0.39	0.57	0.96	0.16	1.38	0.14	0.35
5NS33K	5NS33O	5NS33G	1.77	M 5	-	0.39	0.57	0.96	0.16	1.38	0.14	0.35
6NS33K	6NS33O	6NS33G	1.77	M 6	-	0.39	0.57	0.96	0.16	1.38	0.14	0.35
6MS33K	6MS33O	6MS33G	1.77	-	B 6	0.39	0.57	0.96	0.16	1.38	0.14	0.35
6MS34K	6MS34O	6MS34G	2.48	-	B 6	0.53	0.76	1.22	0.26	1.77	0.16	0.43
8MS34K	8MS34O	8MS34G	2.48	-	B 8	0.53	0.76	1.22	0.26	1.77	0.16	0.43
6NS34K	6NS34O	6NS34G	2.48	M 6	-	0.53	0.76	1.22	0.26	1.77	0.16	0.43
8NS34K	8NS34O	8NS34G	2.48	M 8	-	0.53	0.76	1.22	0.26	1.77	0.16	0.43
8MS35K	8MS35O	8MS35G	3.07	-	B 8	0.63	0.87	1.42	0.31	2.17	0.16	0.55
10MS35K	10MS35O	10MS35G	3.07	-	B 10	0.63	0.87	1.42	0.31	2.17	0.16	0.55
8NS35K	8NS35O	8NS35G	3.07	M 8	-	0.63	0.87	1.42	0.31	2.17	0.16	0.55
10NS35K	10NS35O	10NS35G	3.07	M 10	-	0.63	0.87	1.42	0.31	2.17	0.16	0.55
10MS36K	10MS36O	10MS36G	3.62	-	B 10	0.75	0.99	1.69	0.43	2.56	0.16	0.67
12MS36K	12MS36O	12MS36G	3.62	-	B 12	0.75	0.99	1.69	0.43	2.56	0.16	0.67
10NS36K	10NS36O	10NS36G	3.62	M 10	-	0.75	0.99	1.69	0.43	2.56	0.16	0.67
12NS36K	12NS36O	12NS36G	3.62	M 12	-	0.75	0.99	1.69	0.43	2.56	0.16	0.67
1BS38K	1BS38O	1BS38G	1.18	-	B 1/4	0.39	0.57	0.96	0.16	1.20	0.14	0.35
1TS38K	1TS38O	1TS38G	1.18	10 x 32	-	0.39	0.57	0.96	0.16	1.20	0.14	0.35
2TS38K	2TS38O	2TS38G	1.18	10 x 24	-	0.39	0.57	0.96	0.16	1.20	0.14	0.35
3TS38K	3TS38O	3TS38G	1.18	1/4 x 20	-	0.39	0.57	0.96	0.16	1.20	0.14	0.35
1BS33K	1BS33O	1BS33G	1.77	-	B 1/4	0.39	0.57	0.96	0.16	1.38	0.14	0.35
1TS33K	1TS33O	1TS33G	1.77	10 x 32	-	0.39	0.57	0.96	0.16	1.38	0.14	0.35
2TS33K	2TS33O	2TS33G	1.77	10 x 24	-	0.39	0.57	0.96	0.16	1.38	0.14	0.35
3TS33K	3TS33O	3TS33G	1.77	1/4 x 20	-	0.39	0.57	0.96	0.16	1.38	0.14	0.35
1BS34K	1BS34O	1BS34G	2.48	-	B 1/4	0.53	0.76	1.22	0.26	1.77	0.16	0.43
2BS34K	2BS34O	2BS34G	2.48	-	B 5/16	0.53	0.76	1.22	0.26	1.77	0.16	0.43
3TS34K	3TS34O	3TS34G	2.48	1/4 x 20	-	0.53	0.76	1.22	0.26	1.77	0.16	0.43
5TS34K	5TS34O	5TS34G	2.48	5/16 x 18	-	0.53	0.76	1.22	0.26	1.77	0.16	0.43
5TS35K	5TS35O	5TS35G	3.07	5/16 x 18	-	0.63	0.87	1.42	0.31	2.17	0.16	0.55
6TS35K	6TS35O	6TS35G	3.07	3/8 x 16	-	0.63	0.87	1.42	0.31	2.17	0.16	0.55
2BS35K	2BS35O	2BS35G	3.07	-	B 5/16	0.63	0.87	1.42	0.31	2.17	0.16	0.55
3BS35K	3BS35O	3BS35G	3.07	-	B 3/8	0.63	0.87	1.42	0.31	2.17	0.16	0.55
6TS36K	6TS36O	6TS36G	3.62	3/8 x 16	-	0.75	0.99	1.69	0.43	2.56	0.16	0.67
8TS36K	8TS36O	8TS36G	3.62	1/2 x 13	-	0.75	0.99	1.69	0.43	2.56	0.16	0.67
3BS36K	3BS36O	3BS36G	3.62	-	B 3/8	0.75	0.99	1.69	0.43	2.56	0.16	0.67
4BS36K	4BS36O	4BS36G	3.62	-	B 1/2	0.75	0.99	1.69	0.43	2.56	0.16	0.67

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

l₁	d₁ Filetage			d₂ Alésage borgne		d₃	d₄	h₁	h₂	h₃	h₄ Course	t min.

1.18	10 x 32	10 x 24	1/4 x 20	B 1/4	-	0.39	0.57	0.96	0.16	1.20	0.14	0.35
1.77	10 x 32	10 x 24	1/4 x 20	B 1/4	-	0.39	0.57	0.96	0.16	1.38	0.14	0.35
2.48	1/4 x 20	5/16 x 18	-	B 1/4	B 5/16	0.53	0.76	1.22	0.26	1.77	0.16	0.43
3.07	5/16 x 18	3/8 x 16	-	B 5/16	B 3/8	0.63	0.87	1.42	0.31	2.17	0.16	0.55
3.62	3/8 x 16	1/2 x 13	-	B 3/8	B 1/2	0.75	0.99	1.69	0.43	2.56	0.16	0.67

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁	d₁ Filetage			d₂ Alésage borgne		d₃	d₄	h₁	h₂	h₃	h₄ Course	t min.

1.18	M 3	-	-	-	-	0.39	0.57	0.96	0.16	1.20	0.14	0.28
1.18	M 4	M 5	M 6	B 5	B 6	0.39	0.57	0.96	0.16	1.20	0.14	0.35
1.77	M 4	M 5	M 6	B 6	-	0.39	0.57	0.96	0.16	1.38	0.14	0.35
2.48	M 6	M 8	-	B 6	B 8	0.53	0.76	1.22	0.26	1.77	0.16	0.43
3.07	M 8	M 10	-	B 8	B 10	0.63	0.87	1.42	0.31	2.17	0.16	0.55
3.62	M 10	M 12	-	B 10	B 12	0.75	0.99	1.69	0.43	2.56	0.16	0.67
