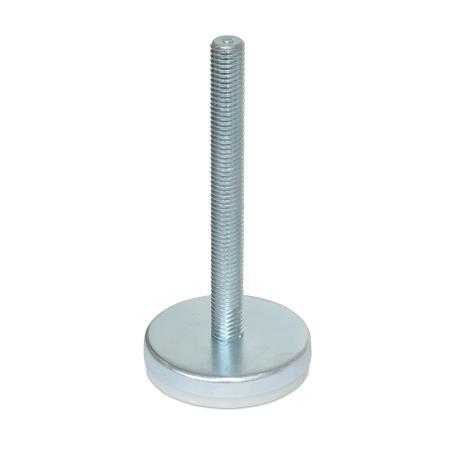

Patins industriels "Glide-Rite"™ MIG

Description du produit

Informations

Les patins industriels MIG constituent une solution économique pour mettre des machines à usage léger à niveau, des armoires, des meubles de bureau ou tout type d'équipement à usage léger. L'acier zingué confère une finition acceptable pour toutes les applications, tandis que la base en nylon est non abrasive pour la surface sur laquelle elle est placée.

Il n'est pas recommandé d'utiliser l'écrou de couplage pour l'installation. Utilisez un écrou ou un trou taraudé de 1 à 1 1/2 fois le diamètre du filetage utilisé.

Pour s'assurer que la taille du patin soit correcte, divisez le poids de la machine par le nombre de supports requis. Cela équivaudra au nombre de livres ou à la charge par support.

Spécifications

Goujon fileté
Acier zingué

Logement
Acier zingué

Patin
Patin en nylon

RoHS

Sur demande

Inox
Nickelé

Configuration et prix

Référence	d₁	d₂ Filetage	l₁	l₂	l₃	l₄	A/F	Max. load

WMG-01	1.20	M 6	1.50	0.75	0.374	0.138	0.197	250 lbf (1112.05 N)
WMG-02	1.20	M 8	1.50	0.75	0.374	0.138	0.236	250 lbf (1112.05 N)
WMG-03	2.03	M 8	1.50	0.99	0.488	0.213	0.236	250 lbf (1112.05 N)
WMG-04	2.03	M 10	2.00	0.99	0.488	0.213	0.315	250 lbf (1112.05 N)
WMG-05	2.40	M 10	2.00	1.03	0.551	0.213	0.315	250 lbf (1112.05 N)
WMG-06	2.40	M 10	4.00	1.03	0.551	0.213	0.315	250 lbf (1112.05 N)
WMG-07	2.40	M 12	2.00	1.03	0.551	0.213	0.394	250 lbf (1112.05 N)
WMG-08	2.40	M 12	4.00	1.03	0.551	0.213	0.394	250 lbf (1112.05 N)
WMG-09	2.80	M 12	2.00	1.06	0.559	0.213	0.394	500 lbf (2224.11 N)
WMG-010	2.80	M 12	4.00	1.06	0.559	0.213	0.394	500 lbf (2224.11 N)
WMG-011	2.80	M 16	2.00	1.06	0.559	0.213	0.512	500 lbf (2224.11 N)
WMG-012	2.80	M 16	4.00	1.06	0.559	0.213	0.512	500 lbf (2224.11 N)
WMG-013	3.19	M 12	4.00	1.15	0.622	0.213	0.394	500 lbf (2224.11 N)
WMG-014	3.19	M 12	6.00	1.15	0.622	0.213	0.394	500 lbf (2224.11 N)
WMG-015	3.19	M 16	4.00	1.15	0.622	0.213	0.512	500 lbf (2224.11 N)
WMG-016	3.19	M 16	6.00	1.15	0.622	0.213	0.512	500 lbf (2224.11 N)

d₁	d₂ Filetage	l₁	l₂	l₃	l₄	A/F	Max. load

1.20	M 6	1.50	0.75	0.374	0.138	0.197	250 lbf (1112.05 N)
1.20	M 8	1.50	0.75	0.374	0.138	0.236	250 lbf (1112.05 N)
2.03	M 8	1.50	0.99	0.488	0.213	0.236	250 lbf (1112.05 N)
2.03	M 10	2.00	0.99	0.488	0.213	0.315	250 lbf (1112.05 N)
2.40	M 10	2.00	1.03	0.551	0.213	0.315	250 lbf (1112.05 N)
2.40	M 10	4.00	1.03	0.551	0.213	0.315	250 lbf (1112.05 N)
2.40	M 12	2.00	1.03	0.551	0.213	0.394	250 lbf (1112.05 N)
2.40	M 12	4.00	1.03	0.551	0.213	0.394	250 lbf (1112.05 N)
2.80	M 12	2.00	1.06	0.559	0.213	0.394	500 lbf (2224.11 N)
2.80	M 12	4.00	1.06	0.559	0.213	0.394	500 lbf (2224.11 N)
2.80	M 16	2.00	1.06	0.559	0.213	0.512	500 lbf (2224.11 N)
2.80	M 16	4.00	1.06	0.559	0.213	0.512	500 lbf (2224.11 N)
3.19	M 12	4.00	1.15	0.622	0.213	0.394	500 lbf (2224.11 N)
3.19	M 12	6.00	1.15	0.622	0.213	0.394	500 lbf (2224.11 N)
3.19	M 16	4.00	1.15	0.622	0.213	0.512	500 lbf (2224.11 N)
3.19	M 16	6.00	1.15	0.622	0.213	0.512	500 lbf (2224.11 N)
