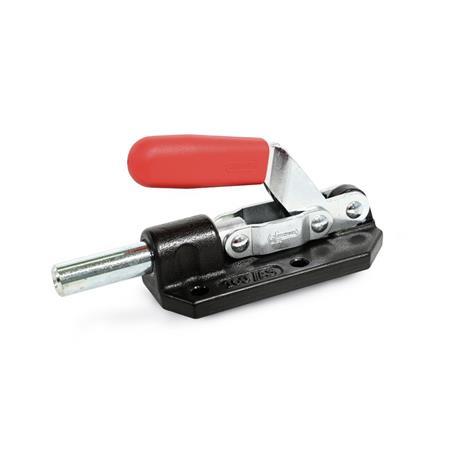

GN 842 Sauterelles à tige coulissante à usage intensif Acier


GN 842 Sauterelles à tige coulissante à usage intensif en acier

Description du produit

Informations

Dans ces dispositifs, le mouvement circulaire de la poignée se transforme en mouvement linéaire de la sauterelle le long de son axe.

Les sauterelles à tige coulissante à usage intensif GN 842 peuvent être utilisées pour les forces de maintien très élevées grâce à leur corps massif et robuste.

Sur la taille 70, les trous de montage sont contre-alésés pour accepter les boulons contre-alésés DIN 912-M4 à 6 pans creux.

Spécifications

Base
Acier
  • Forgé
  • Manganèse phosphaté

Pièces en tôle
Tôle acier durcie (acier C10)
  • zingué, finition passivée bleue

Doigt Acier St 37
zingué, finition passivée bleue
Axes de support (rivets)
cémentée

Conforme à la directive RoHS

Accessoire

Ensembles de broches

Schéma technique

3D
Masquer schéma technique
GN 842 Sauterelles à tige coulissante à usage intensif en acier schéma

Options de pièce / Tableau

Type

ASBase en acier, forgé
Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)
TailleFH
Capacité de rétention
ab1b2d1d2
Filetage
d3h1h2l1
70270 lbf (1200 N)0.472.521.420.33M 60.171.670.773.39
160629 lbf (2800 N)0.593.351.810.43M 60.212.320.984.57
3601259 lbf (5600 N)0.983.541.790.47M 80.222.951.364.80
5501798 lbf (8000 N)0.714.822.170.55M 80.283.251.166.48
11003597 lbf (16000 N)0.985.242.240.63M 100.333.741.507.17
21005620 lbf (25000 N)1.386.972.760.79M 120.334.671.979.37
310010116 lbf (45000 N)1.578.502.990.87M 140.435.392.2012.44
Afficher / Masquer colonnes
Dimensions en: Pouces (remplacer par Métrique)
Taillel2l3m1m2m3m4stw
Course
703.110.871.020.511.02-0.240.470.79
1604.211.221.320.451.44-0.280.471.18
3604.491.261.321.181.44-0.280.591.26
5506.081.651.610.591.381.610.240.631.65
11006.711.931.610.591.381.610.310.711.97
21008.742.401.971.381.971.970.390.872.36
310011.813.942.131.572.762.760.390.983.94

Configuration et prix

3D Product Configurator
Taille
Type

Pièce sélectionnée

Total en dollars américains (net)
$38.98
In Stock: 22
En stock
Notez nos réductions en fonction des quantités commandées (dollars américains).
MinMaxPrice
149$38.98
5099$35.73
100249$32.48
≥ 250$29.23
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.392 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 800-877-8351
Tous les prix sont en dollars américains. Hors taxes.

Données CAD

Autres formats de données

Téléchargement rapide

Pour télécharger les données CAD sans créer de compte, veuillez indiquer votre adresse électronique. Maximum de 3 téléchargements CAD par jour, sauf si vous créez un compte.

Veuillez saisir le code indiqué dans l’illustration.

Tutoriel de téléchargement CAO À propos des téléchargements CAO
Enregistrer dans les Favoris

Veuillez saisir le code indiqué dans l’illustration.

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 7 h 30 à 17 h 00, heure du centre: 800-877-8351

Demandes spéciales | Contactez votre équipe commerciale

GN 842-70-ASGN 842-160-ASGN 842-360-ASGN 842-550-ASGN 842-1100-ASGN 842-2100-ASGN 842-3100-AS
