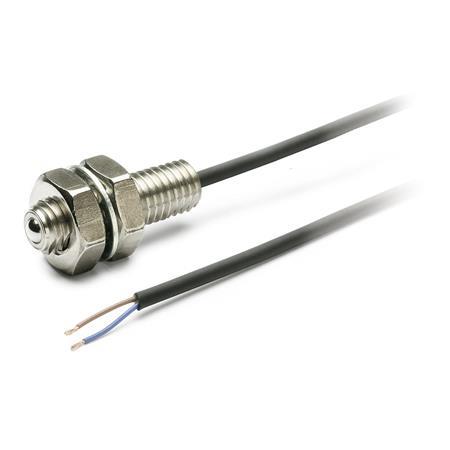

GN 615.7 Poussoirs à ressort Acier, avec contacteur de fin de course


Description du produit

Informations

Les poussoirs à ressort GN 615.7 sont utilisés pour les butoirs d'extrémité ainsi que les contacts.

Simultanément, un signal de commande électrique peut être relâché du commutateur de fin de course intégré.

Spécifications

Vis
  • Acier
  • nickelé

Bille
  • Acier
  • durci

Écrous à 6 pans
  • Acier
  • nickelé

Contacteur de fin de course
  • Tension : 5... 24 VCC
  • Charge de commutation recommandée : 5 ... 10 mA
  • Charge de commutation -- 20 mA CC max.
  • Espérance de vie :
    3 millions d'opérations
  • Plage de température :
    -10 °C ... +80 °C

Câble d'alimentation PVC :
  • Ø 3 ; 2 phase, ≈ 2 mètres de longueur
  • Charge de traction max. 20 N
  • gris pour Type S (normalement ouvert)
    noir pour Type O (normalement fermé)

Classe de protection : IP 40


Conforme à la directive RoHS

Schéma technique

3D
Masquer schéma technique
GN 615.7 Poussoirs à ressort acier, avec commutateur de fin de course schéma

Options de pièce / Tableau

Type

SNormalement ouvert
ONormalement fermé
Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces | Métrique
d1
Filetage
d2l1sl2A/Fw1 ±0.004
Course de commutation
w2 ±0.004
Ressort de compression
Charge du ressort en N ≈
initiale

finale
M 60.121.300.200.140.390.010.031.35 lbf (6 N)2.92 lbf (13 N)
M 80.161.420.280.200.510.020.041.80 lbf (8 N)3.60 lbf (16 N)
M 100.201.570.310.240.670.030.052.25 lbf (10 N)4.50 lbf (20 N)

Configuration et prix

3D Product Configurator
Filetage d1
Type


Pièce sélectionnée

Total en dollars américains (net)
$142.10
In Stock: 25
En stock
Notez nos réductions en fonction des quantités commandées (dollars américains).
MinMaxPrice
199$142.10
100249$130.26
250499$118.42
≥ 500$106.57
Prop 65: -
Pour plus d'informations, veuillez contacter notre service commercial.
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.088 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 800-877-8351
Tous les prix sont en dollars américains. Hors taxes.
