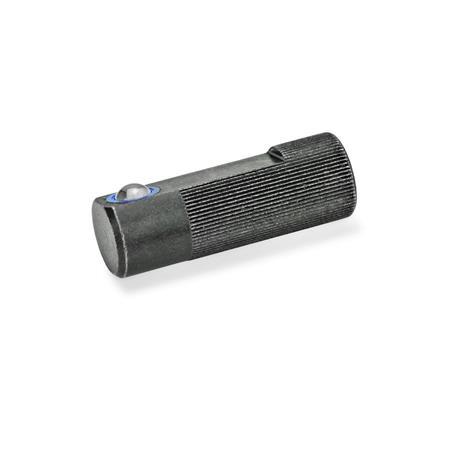

Poussoirs à pression latérale GN 716

Description du produit

Informations

Les poussoirs à pression latérale GN 716 sont utilisés pour maintenir, positionner ou serrer les pièces.
Le corps du patin est enfoncé dans l'alésage adéquat en taille et profondeur (l₃).
Aucune charge ne doit être appliquée sur les éléments plastiques souples lorsqu'ils sont utilisés pendant des durées prolongées.

Spécifications

Logement

Acier
noir, finition oxydée

Manchon (pour bille)

Type ENI/EKU : Plastique
Type EST/BST : Acier, noirci

Bille

Type ENI : Inox
Type EKU : Plastique
Type EST/BST : Acier

Ressort

Type ENI/EKU : Inox
Type EST/BST : plastique souple

RoHS

Configuration et prix

Form	d₁	d₂	b	l₁	l₂	l₃	s	Charge du ressort en N ≈ Initiale	finale	Alésage de positionnement

ENI / EKU	0.31	0.12	0.13	0.98	0.14	0.24	0.04	0.56 lbf (2.5 N)	1.46 lbf (6.5 N)	0.31
ENI / EKU	0.31	0.12	0.13	0.98	0.14	0.24	0.04	0.56 lbf (2.5 N)	1.46 lbf (6.5 N)	0.31
ENI / EKU	0.39	0.16	0.16	1.18	0.17	0.28	0.04	1.01 lbf (4.5 N)	2.02 lbf (9 N)	0.39
ENI / EKU	0.39	0.16	0.16	1.18	0.17	0.28	0.04	1.01 lbf (4.5 N)	2.02 lbf (9 N)	0.39
ENI / EKU	0.47	0.20	0.20	1.38	0.19	0.35	0.06	1.46 lbf (6.5 N)	2.92 lbf (13 N)	0.47
ENI / EKU	0.47	0.20	0.20	1.38	0.19	0.35	0.06	1.46 lbf (6.5 N)	2.92 lbf (13 N)	0.47
ENI / EKU	0.55	0.26	0.21	1.57	0.23	0.39	0.07	1.80 lbf (8 N)	4.05 lbf (18 N)	0.55
ENI / EKU	0.55	0.26	0.21	1.57	0.23	0.39	0.07	1.80 lbf (8 N)	4.05 lbf (18 N)	0.55
EST	0.39	0.22	0.18	1.18	0.28	0.31	0.04	11.24 lbf (50 N)	35.97 lbf (160 N)	0.39
EST	0.47	0.26	0.22	1.38	0.31	0.35	0.06	13.49 lbf (60 N)	60.70 lbf (270 N)	0.47
EST	0.55	0.31	0.26	1.57	0.35	0.39	0.08	22.48 lbf (100 N)	85.43 lbf (380 N)	0.55
BST	0.63	0.22	0.59	1.38	0.28	0.43	0.06	8.09 lbf (36 N)	42.71 lbf (190 N)	0.63
BST	0.71	0.26	0.67	1.57	0.31	0.47	0.07	8.54 lbf (38 N)	60.70 lbf (270 N)	0.71
BST	0.87	0.31	0.83	1.77	0.35	0.59	0.10	8.99 lbf (40 N)	92.17 lbf (410 N)	0.87

Form	d₁	d₂	b	l₁	l₂	l₃	s	Charge du ressort en N ≈ Initiale	finale	Alésage de positionnement

ENI / EKU	0.31	0.12	0.13	0.98	0.14	0.24	0.04	0.56 lbf (2.5 N)	1.46 lbf (6.5 N)	0.31
ENI / EKU	0.39	0.16	0.16	1.18	0.17	0.28	0.04	1.01 lbf (4.5 N)	2.02 lbf (9 N)	0.39
ENI / EKU	0.47	0.20	0.20	1.38	0.19	0.35	0.06	1.46 lbf (6.5 N)	2.92 lbf (13 N)	0.47
ENI / EKU	0.55	0.26	0.21	1.57	0.23	0.39	0.07	1.80 lbf (8 N)	4.05 lbf (18 N)	0.55
EST	0.39	0.22	0.18	1.18	0.28	0.31	0.04	11.24 lbf (50 N)	35.97 lbf (160 N)	0.39
EST	0.47	0.26	0.22	1.38	0.31	0.35	0.06	13.49 lbf (60 N)	60.70 lbf (270 N)	0.47
EST	0.55	0.31	0.26	1.57	0.35	0.39	0.08	22.48 lbf (100 N)	85.43 lbf (380 N)	0.55
BST	0.63	0.22	0.59	1.38	0.28	0.43	0.06	8.09 lbf (36 N)	42.71 lbf (190 N)	0.63
BST	0.71	0.26	0.67	1.57	0.31	0.47	0.07	8.54 lbf (38 N)	60.70 lbf (270 N)	0.71
BST	0.87	0.31	0.83	1.77	0.35	0.59	0.10	8.99 lbf (40 N)	92.17 lbf (410 N)	0.87

Ouvrir le configurateur 3D

Pièce sélectionnée

Référence

Total en dollars américains (net)

$17.45

In Stock: 17

En stock

Quantité

Notez nos réductions en fonction des quantités commandées (dollars américains).

Min	Max	Price
1	49	$17.45
50	99	$16.00
100	249	$14.55
≥ 250		$13.09

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.018 lbs
