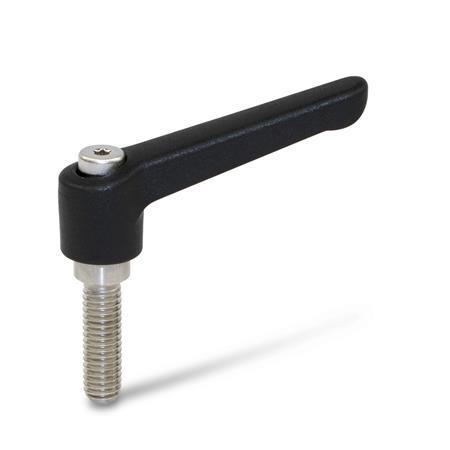

WN 300.1 Adjustable Levers Plastic, Threaded Stud Type, with Stainless Steel Components


Color: SW - Black, RAL 9005, textured finish

WN 300.1 Plastic Adjustable Levers, Threaded Stud Type, with Stainless Steel Components Color: GS - Gray, RAL 7035, textured finish

WN 300.1 Plastic Adjustable Levers, Threaded Stud Type, with Stainless Steel Components Color: OS - Orange, RAL 2004, textured finish

Product Family Stainless Steel

Standard parts made of rustproof stainless steel have been designed for use in the food sector, in the chemical industry, for aggressive ambient conditions or for outdoor use.

corrosion-resistant
precise fit
environmentally friendly

Show all Stainless Steel products

Standard Sheet WN 300.1 Print This Page Stainless Steel Characteristics Plastic Characteristics

Product description

Information

Made in the USA, adjustable levers WN 300.1 are the result of modern industrial design: glass fiber reinforced thermoplastic with molded-in stainless steel inlay.

All such levers have proven to be ideal wherever parts have to be clamped in a confined space or in a particular lever position. The insert is connected to the lever via serrations that can easily be disengaged.

Pulling the lever upwards disengages the serrations, allowing it to be swiveled to the ideal clamping position. When releasing the lever, the serrations automatically re-engage.

Specification

Lever body
PlasticKT, nylon thermoplastic

Glass fiber reinforced
With molded-in stainless steel inlay
Temperature resistant up to 230 °F (110 °C)

Color
Black, RAL 9005, textured finishSW
Orange, RAL 2004, textured finishOS
Gray, RAL 7035, textured finishGS

Threaded stud / retaining screw
Stainless steel AISI 303

RoHS

On request

Special colors, stud lengths, and threads

Technical drawing

WN 300.1 Plastic Adjustable Levers, Threaded Stud Type, with Stainless Steel Components sketch

Hide technical drawing

Part Options / Table

Part Number SW	Part Number OS	Part Number GS	l₁	d₁	l₂	d₃	d₄	h₁	h₂	h₃	h₄ Stroke


300.1-KT-30-M3-6-SW	300.1-KT-30-M3-6-OS	300.1-KT-30-M3-6-GS	1.18	M 3	0.24	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M3-8-SW	300.1-KT-30-M3-8-OS	300.1-KT-30-M3-8-GS	1.18	M 3	0.31	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M3-10-SW	300.1-KT-30-M3-10-OS	300.1-KT-30-M3-10-GS	1.18	M 3	0.39	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M3-12-SW	300.1-KT-30-M3-12-OS	300.1-KT-30-M3-12-GS	1.18	M 3	0.47	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M3-16-SW	300.1-KT-30-M3-16-OS	300.1-KT-30-M3-16-GS	1.18	M 3	0.63	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M5-12-SW	300.1-KT-30-M5-12-OS	300.1-KT-30-M5-12-GS	1.18	M 5	0.47	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M5-16-SW	300.1-KT-30-M5-16-OS	300.1-KT-30-M5-16-GS	1.18	M 5	0.63	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M5-20-SW	300.1-KT-30-M5-20-OS	300.1-KT-30-M5-20-GS	1.18	M 5	0.79	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M5-25-SW	300.1-KT-30-M5-25-OS	300.1-KT-30-M5-25-GS	1.18	M 5	0.98	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M5-32-SW	300.1-KT-30-M5-32-OS	300.1-KT-30-M5-32-GS	1.18	M 5	1.26	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M5-40-SW	300.1-KT-30-M5-40-OS	300.1-KT-30-M5-40-GS	1.18	M 5	1.57	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M5-50-SW	300.1-KT-30-M5-50-OS	300.1-KT-30-M5-50-GS	1.18	M 5	1.97	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M6-12-SW	300.1-KT-30-M6-12-OS	300.1-KT-30-M6-12-GS	1.18	M 6	0.47	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M6-16-SW	300.1-KT-30-M6-16-OS	300.1-KT-30-M6-16-GS	1.18	M 6	0.63	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M6-20-SW	300.1-KT-30-M6-20-OS	300.1-KT-30-M6-20-GS	1.18	M 6	0.79	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M6-25-SW	300.1-KT-30-M6-25-OS	300.1-KT-30-M6-25-GS	1.18	M 6	0.98	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M6-32-SW	300.1-KT-30-M6-32-OS	300.1-KT-30-M6-32-GS	1.18	M 6	1.26	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M6-40-SW	300.1-KT-30-M6-40-OS	300.1-KT-30-M6-40-GS	1.18	M 6	1.57	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M6-45-SW	300.1-KT-30-M6-45-OS	300.1-KT-30-M6-45-GS	1.18	M 6	1.77	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-M6-50-SW	300.1-KT-30-M6-50-OS	300.1-KT-30-M6-50-GS	1.18	M 6	1.97	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-45-M5-12-SW	300.1-KT-45-M5-12-OS	300.1-KT-45-M5-12-GS	1.77	M 5	0.47	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M5-16-SW	300.1-KT-45-M5-16-OS	300.1-KT-45-M5-16-GS	1.77	M 5	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M5-20-SW	300.1-KT-45-M5-20-OS	300.1-KT-45-M5-20-GS	1.77	M 5	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M5-25-SW	300.1-KT-45-M5-25-OS	300.1-KT-45-M5-25-GS	1.77	M 5	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M5-32-SW	300.1-KT-45-M5-32-OS	300.1-KT-45-M5-32-GS	1.77	M 5	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M5-40-SW	300.1-KT-45-M5-40-OS	300.1-KT-45-M5-40-GS	1.77	M 5	1.57	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M5-50-SW	300.1-KT-45-M5-50-OS	300.1-KT-45-M5-50-GS	1.77	M 5	1.97	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M6-12-SW	300.1-KT-45-M6-12-OS	300.1-KT-45-M6-12-GS	1.77	M 6	0.47	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M6-16-SW	300.1-KT-45-M6-16-OS	300.1-KT-45-M6-16-GS	1.77	M 6	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M6-20-SW	300.1-KT-45-M6-20-OS	300.1-KT-45-M6-20-GS	1.77	M 6	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M6-25-SW	300.1-KT-45-M6-25-OS	300.1-KT-45-M6-25-GS	1.77	M 6	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M6-32-SW	300.1-KT-45-M6-32-OS	300.1-KT-45-M6-32-GS	1.77	M 6	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M6-40-SW	300.1-KT-45-M6-40-OS	300.1-KT-45-M6-40-GS	1.77	M 6	1.57	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M6-45-SW	300.1-KT-45-M6-45-OS	300.1-KT-45-M6-45-GS	1.77	M 6	1.77	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-M6-50-SW	300.1-KT-45-M6-50-OS	300.1-KT-45-M6-50-GS	1.77	M 6	1.97	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-63-M6-16-SW	300.1-KT-63-M6-16-OS	300.1-KT-63-M6-16-GS	2.48	M 6	0.63	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M6-20-SW	300.1-KT-63-M6-20-OS	300.1-KT-63-M6-20-GS	2.48	M 6	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M6-25-SW	300.1-KT-63-M6-25-OS	300.1-KT-63-M6-25-GS	2.48	M 6	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M6-32-SW	300.1-KT-63-M6-32-OS	300.1-KT-63-M6-32-GS	2.48	M 6	1.26	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M6-40-SW	300.1-KT-63-M6-40-OS	300.1-KT-63-M6-40-GS	2.48	M 6	1.57	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M6-50-SW	300.1-KT-63-M6-50-OS	300.1-KT-63-M6-50-GS	2.48	M 6	1.97	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M6-63-SW	300.1-KT-63-M6-63-OS	300.1-KT-63-M6-63-GS	2.48	M 6	2.48	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M8-16-SW	300.1-KT-63-M8-16-OS	300.1-KT-63-M8-16-GS	2.48	M 8	0.63	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M8-20-SW	300.1-KT-63-M8-20-OS	300.1-KT-63-M8-20-GS	2.48	M 8	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M8-25-SW	300.1-KT-63-M8-25-OS	300.1-KT-63-M8-25-GS	2.48	M 8	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M8-32-SW	300.1-KT-63-M8-32-OS	300.1-KT-63-M8-32-GS	2.48	M 8	1.26	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M8-40-SW	300.1-KT-63-M8-40-OS	300.1-KT-63-M8-40-GS	2.48	M 8	1.57	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M8-45-SW	300.1-KT-63-M8-45-OS	300.1-KT-63-M8-45-GS	2.48	M 8	1.77	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M8-50-SW	300.1-KT-63-M8-50-OS	300.1-KT-63-M8-50-GS	2.48	M 8	1.97	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-M8-63-SW	300.1-KT-63-M8-63-OS	300.1-KT-63-M8-63-GS	2.48	M 8	2.48	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-78-M10-20-SW	300.1-KT-78-M10-20-OS	300.1-KT-78-M10-20-GS	3.07	M 10	0.79	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-M10-25-SW	300.1-KT-78-M10-25-OS	300.1-KT-78-M10-25-GS	3.07	M 10	0.98	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-M10-32-SW	300.1-KT-78-M10-32-OS	300.1-KT-78-M10-32-GS	3.07	M 10	1.26	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-M10-40-SW	300.1-KT-78-M10-40-OS	300.1-KT-78-M10-40-GS	3.07	M 10	1.57	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-M10-45-SW	300.1-KT-78-M10-45-OS	300.1-KT-78-M10-45-GS	3.07	M 10	1.77	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-M10-50-SW	300.1-KT-78-M10-50-OS	300.1-KT-78-M10-50-GS	3.07	M 10	1.97	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-M10-63-SW	300.1-KT-78-M10-63-OS	300.1-KT-78-M10-63-GS	3.07	M 10	2.48	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-M10-80-SW	300.1-KT-78-M10-80-OS	300.1-KT-78-M10-80-GS	3.07	M 10	3.15	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-92-M10-20-SW	300.1-KT-92-M10-20-OS	300.1-KT-92-M10-20-GS	3.62	M 10	0.79	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M10-25-SW	300.1-KT-92-M10-25-OS	300.1-KT-92-M10-25-GS	3.62	M 10	0.98	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M10-32-SW	300.1-KT-92-M10-32-OS	300.1-KT-92-M10-32-GS	3.62	M 10	1.26	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M10-40-SW	300.1-KT-92-M10-40-OS	300.1-KT-92-M10-40-GS	3.62	M 10	1.57	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M10-50-SW	300.1-KT-92-M10-50-OS	300.1-KT-92-M10-50-GS	3.62	M 10	1.97	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M10-63-SW	300.1-KT-92-M10-63-OS	300.1-KT-92-M10-63-GS	3.62	M 10	2.48	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M10-80-SW	300.1-KT-92-M10-80-OS	300.1-KT-92-M10-80-GS	3.62	M 10	3.15	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M12-20-SW	300.1-KT-92-M12-20-OS	300.1-KT-92-M12-20-GS	3.62	M 12	0.79	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M12-25-SW	300.1-KT-92-M12-25-OS	300.1-KT-92-M12-25-GS	3.62	M 12	0.98	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M12-32-SW	300.1-KT-92-M12-32-OS	300.1-KT-92-M12-32-GS	3.62	M 12	1.26	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M12-40-SW	300.1-KT-92-M12-40-OS	300.1-KT-92-M12-40-GS	3.62	M 12	1.57	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M12-45-SW	300.1-KT-92-M12-45-OS	300.1-KT-92-M12-45-GS	3.62	M 12	1.77	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M12-50-SW	300.1-KT-92-M12-50-OS	300.1-KT-92-M12-50-GS	3.62	M 12	1.97	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M12-63-SW	300.1-KT-92-M12-63-OS	300.1-KT-92-M12-63-GS	3.62	M 12	2.48	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-M12-80-SW	300.1-KT-92-M12-80-OS	300.1-KT-92-M12-80-GS	3.62	M 12	3.15	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-30-10X32-12-SW	300.1-KT-30-10X32-12-OS	300.1-KT-30-10X32-12-GS	1.18	10 x 32	0.47	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-10X32-16-SW	300.1-KT-30-10X32-16-OS	300.1-KT-30-10X32-16-GS	1.18	10 x 32	0.63	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-10X32-20-SW	300.1-KT-30-10X32-20-OS	300.1-KT-30-10X32-20-GS	1.18	10 x 32	0.79	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-10X32-25-SW	300.1-KT-30-10X32-25-OS	300.1-KT-30-10X32-25-GS	1.18	10 x 32	0.98	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-10X32-32-SW	300.1-KT-30-10X32-32-OS	300.1-KT-30-10X32-32-GS	1.18	10 x 32	1.26	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-10X24-16-SW	300.1-KT-30-10X24-16-OS	300.1-KT-30-10X24-16-GS	1.18	10 x 24	0.63	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-10X24-20-SW	300.1-KT-30-10X24-20-OS	300.1-KT-30-10X24-20-GS	1.18	10 x 24	0.79	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-10X24-25-SW	300.1-KT-30-10X24-25-OS	300.1-KT-30-10X24-25-GS	1.18	10 x 24	0.98	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-10X24-32-SW	300.1-KT-30-10X24-32-OS	300.1-KT-30-10X24-32-GS	1.18	10 x 24	1.26	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-1/4X20-12-SW	300.1-KT-30-1/4X20-12-OS	300.1-KT-30-1/4X20-12-GS	1.18	1/4 x 20	0.47	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-1/4X20-16-SW	300.1-KT-30-1/4X20-16-OS	300.1-KT-30-1/4X20-16-GS	1.18	1/4 x 20	0.63	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-1/4X20-20-SW	300.1-KT-30-1/4X20-20-OS	300.1-KT-30-1/4X20-20-GS	1.18	1/4 x 20	0.79	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-1/4X20-25-SW	300.1-KT-30-1/4X20-25-OS	300.1-KT-30-1/4X20-25-GS	1.18	1/4 x 20	0.98	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-1/4X20-32-SW	300.1-KT-30-1/4X20-32-OS	300.1-KT-30-1/4X20-32-GS	1.18	1/4 x 20	1.26	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-1/4X20-40-SW	300.1-KT-30-1/4X20-40-OS	300.1-KT-30-1/4X20-40-GS	1.18	1/4 x 20	1.57	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-30-1/4X20-45-SW	300.1-KT-30-1/4X20-45-OS	300.1-KT-30-1/4X20-45-GS	1.18	1/4 x 20	1.77	0.39	0.57	0.96	0.16	1.20	0.14
300.1-KT-45-10X32-12-SW	300.1-KT-45-10X32-12-OS	300.1-KT-45-10X32-12-GS	1.77	10 x 32	0.47	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-10X32-16-SW	300.1-KT-45-10X32-16-OS	300.1-KT-45-10X32-16-GS	1.77	10 x 32	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-10X32-20-SW	300.1-KT-45-10X32-20-OS	300.1-KT-45-10X32-20-GS	1.77	10 x 32	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-10X32-25-SW	300.1-KT-45-10X32-25-OS	300.1-KT-45-10X32-25-GS	1.77	10 x 32	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-10X32-32-SW	300.1-KT-45-10X32-32-OS	300.1-KT-45-10X32-32-GS	1.77	10 x 32	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-10X24-16-SW	300.1-KT-45-10X24-16-OS	300.1-KT-45-10X24-16-GS	1.77	10 x 24	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-10X24-20-SW	300.1-KT-45-10X24-20-OS	300.1-KT-45-10X24-20-GS	1.77	10 x 24	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-10X24-25-SW	300.1-KT-45-10X24-25-OS	300.1-KT-45-10X24-25-GS	1.77	10 x 24	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-10X24-32-SW	300.1-KT-45-10X24-32-OS	300.1-KT-45-10X24-32-GS	1.77	10 x 24	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-1/4X20-12-SW	300.1-KT-45-1/4X20-12-OS	300.1-KT-45-1/4X20-12-GS	1.77	1/4 x 20	0.47	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-1/4X20-16-SW	300.1-KT-45-1/4X20-16-OS	300.1-KT-45-1/4X20-16-GS	1.77	1/4 x 20	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-1/4X20-20-SW	300.1-KT-45-1/4X20-20-OS	300.1-KT-45-1/4X20-20-GS	1.77	1/4 x 20	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-1/4X20-25-SW	300.1-KT-45-1/4X20-25-OS	300.1-KT-45-1/4X20-25-GS	1.77	1/4 x 20	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-1/4X20-32-SW	300.1-KT-45-1/4X20-32-OS	300.1-KT-45-1/4X20-32-GS	1.77	1/4 x 20	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-1/4X20-40-SW	300.1-KT-45-1/4X20-40-OS	300.1-KT-45-1/4X20-40-GS	1.77	1/4 x 20	1.57	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-45-1/4X20-45-SW	300.1-KT-45-1/4X20-45-OS	300.1-KT-45-1/4X20-45-GS	1.77	1/4 x 20	1.77	0.39	0.57	0.96	0.16	1.38	0.14
300.1-KT-63-1/4X20-12-SW	300.1-KT-63-1/4X20-12-OS	300.1-KT-63-1/4X20-12-GS	2.48	1/4 x 20	0.47	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-1/4X20-16-SW	300.1-KT-63-1/4X20-16-OS	300.1-KT-63-1/4X20-16-GS	2.48	1/4 x 20	0.63	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-1/4X20-20-SW	300.1-KT-63-1/4X20-20-OS	300.1-KT-63-1/4X20-20-GS	2.48	1/4 x 20	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-1/4X20-25-SW	300.1-KT-63-1/4X20-25-OS	300.1-KT-63-1/4X20-25-GS	2.48	1/4 x 20	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-5/16X18-16-SW	300.1-KT-63-5/16X18-16-OS	300.1-KT-63-5/16X18-16-GS	2.48	5/16 x 18	0.63	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-5/16X18-20-SW	300.1-KT-63-5/16X18-20-OS	300.1-KT-63-5/16X18-20-GS	2.48	5/16 x 18	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-5/16X18-25-SW	300.1-KT-63-5/16X18-25-OS	300.1-KT-63-5/16X18-25-GS	2.48	5/16 x 18	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-5/16X18-32-SW	300.1-KT-63-5/16X18-32-OS	300.1-KT-63-5/16X18-32-GS	2.48	5/16 x 18	1.26	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-5/16X18-40-SW	300.1-KT-63-5/16X18-40-OS	300.1-KT-63-5/16X18-40-GS	2.48	5/16 x 18	1.57	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-5/16X18-45-SW	300.1-KT-63-5/16X18-45-OS	300.1-KT-63-5/16X18-45-GS	2.48	5/16 x 18	1.77	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-5/16X18-50-SW	300.1-KT-63-5/16X18-50-OS	300.1-KT-63-5/16X18-50-GS	2.48	5/16 x 18	1.97	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-5/16X18-63-SW	300.1-KT-63-5/16X18-63-OS	300.1-KT-63-5/16X18-63-GS	2.48	5/16 x 18	2.48	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-3/8X16-20-SW	300.1-KT-63-3/8X16-20-OS	300.1-KT-63-3/8X16-20-GS	2.48	3/8 x 16	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-3/8X16-25-SW	300.1-KT-63-3/8X16-25-OS	300.1-KT-63-3/8X16-25-GS	2.48	3/8 x 16	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-3/8X16-32-SW	300.1-KT-63-3/8X16-32-OS	300.1-KT-63-3/8X16-32-GS	2.48	3/8 x 16	1.26	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-3/8X16-40-SW	300.1-KT-63-3/8X16-40-OS	300.1-KT-63-3/8X16-40-GS	2.48	3/8 x 16	1.57	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-63-3/8X16-50-SW	300.1-KT-63-3/8X16-50-OS	300.1-KT-63-3/8X16-50-GS	2.48	3/8 x 16	1.97	0.53	0.76	1.22	0.26	1.77	0.16
300.1-KT-78-3/8X16-20-SW	300.1-KT-78-3/8X16-20-OS	300.1-KT-78-3/8X16-20-GS	3.07	3/8 x 16	0.79	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-3/8X16-25-SW	300.1-KT-78-3/8X16-25-OS	300.1-KT-78-3/8X16-25-GS	3.07	3/8 x 16	0.98	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-3/8X16-32-SW	300.1-KT-78-3/8X16-32-OS	300.1-KT-78-3/8X16-32-GS	3.07	3/8 x 16	1.26	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-3/8X16-40-SW	300.1-KT-78-3/8X16-40-OS	300.1-KT-78-3/8X16-40-GS	3.07	3/8 x 16	1.57	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-3/8X16-45-SW	300.1-KT-78-3/8X16-45-OS	300.1-KT-78-3/8X16-45-GS	3.07	3/8 x 16	1.77	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-3/8X16-50-SW	300.1-KT-78-3/8X16-50-OS	300.1-KT-78-3/8X16-50-GS	3.07	3/8 x 16	1.97	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-3/8X16-63-SW	300.1-KT-78-3/8X16-63-OS	300.1-KT-78-3/8X16-63-GS	3.07	3/8 x 16	2.48	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-1/2X13-20-SW	300.1-KT-78-1/2X13-20-OS	300.1-KT-78-1/2X13-20-GS	3.07	1/2 x 13	0.79	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-1/2X13-25-SW	300.1-KT-78-1/2X13-25-OS	300.1-KT-78-1/2X13-25-GS	3.07	1/2 x 13	0.98	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-1/2X13-32-SW	300.1-KT-78-1/2X13-32-OS	300.1-KT-78-1/2X13-32-GS	3.07	1/2 x 13	1.26	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-1/2X13-40-SW	300.1-KT-78-1/2X13-40-OS	300.1-KT-78-1/2X13-40-GS	3.07	1/2 x 13	1.57	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-78-1/2X13-50-SW	300.1-KT-78-1/2X13-50-OS	300.1-KT-78-1/2X13-50-GS	3.07	1/2 x 13	1.97	0.63	0.87	1.42	0.31	2.17	0.16
300.1-KT-92-1/2X13-25-SW	300.1-KT-92-1/2X13-25-OS	300.1-KT-92-1/2X13-25-GS	3.62	1/2 x 13	0.98	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-1/2X13-32-SW	300.1-KT-92-1/2X13-32-OS	300.1-KT-92-1/2X13-32-GS	3.62	1/2 x 13	1.26	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-1/2X13-40-SW	300.1-KT-92-1/2X13-40-OS	300.1-KT-92-1/2X13-40-GS	3.62	1/2 x 13	1.57	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-1/2X13-45-SW	300.1-KT-92-1/2X13-45-OS	300.1-KT-92-1/2X13-45-GS	3.62	1/2 x 13	1.77	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-1/2X13-50-SW	300.1-KT-92-1/2X13-50-OS	300.1-KT-92-1/2X13-50-GS	3.62	1/2 x 13	1.97	0.75	0.99	1.69	0.43	2.56	0.16
300.1-KT-92-1/2X13-63-SW	300.1-KT-92-1/2X13-63-OS	300.1-KT-92-1/2X13-63-GS	3.62	1/2 x 13	2.48	0.75	0.99	1.69	0.43	2.56	0.16

Show / Hide columns

Inch

Dimensions in: Inch (change to Metric)

l₁	d₁	l₂								d₃	d₄	h₁	h₂	h₃	h₄ Stroke

1.18	10 x 32	0.47	0.63	0.79	0.98	1.26	-	-	-	0.39	0.57	0.96	0.16	1.20	0.14
1.18	10 x 24	0.63	0.79	0.98	1.26	-	-	-	-	0.39	0.57	0.96	0.16	1.20	0.14
1.18	1/4 x 20	0.47	0.63	0.79	0.98	1.26	1.57	1.77	-	0.39	0.57	0.96	0.16	1.20	0.14
1.77	10 x 32	0.47	0.63	0.79	0.98	1.26	-	-	-	0.39	0.57	0.96	0.16	1.38	0.14
1.77	10 x 24	0.63	0.79	0.98	1.26	-	-	-	-	0.39	0.57	0.96	0.16	1.38	0.14
1.77	1/4 x 20	0.47	0.63	0.79	0.98	1.26	1.57	1.77	-	0.39	0.57	0.96	0.16	1.38	0.14
2.48	1/4 x 20	0.47	0.63	0.79	0.98	-	-	-	-	0.53	0.76	1.22	0.26	1.77	0.16
2.48	5/16 x 18	0.63	0.79	0.98	1.26	1.57	1.77	1.97	2.48	0.53	0.76	1.22	0.26	1.77	0.16
2.48	3/8 x 16	0.79	0.98	1.26	1.57	1.97	-	-	-	0.53	0.76	1.22	0.26	1.77	0.16
3.07	3/8 x 16	0.79	0.98	1.26	1.57	1.77	1.97	2.48	-	0.63	0.87	1.42	0.31	2.17	0.16
3.07	1/2 x 13	0.79	0.98	1.26	1.57	1.97	-	-	-	0.63	0.87	1.42	0.31	2.17	0.16
3.62	1/2 x 13	0.98	1.26	1.57	1.77	1.97	2.48	-	-	0.75	0.99	1.69	0.43	2.56	0.16

Show / Hide columns

Metric

Dimensions in: Inch (change to Metric)

l₁	d₁	l₂								d₃	d₄	h₁	h₂	h₃	h₄ Stroke

1.18	M 3	0.24	0.31	0.39	0.47	0.63	-	-	-	0.39	0.57	0.96	0.16	1.20	0.14
1.18	M 5	0.47	0.63	0.79	0.98	1.26	1.57	1.97	-	0.39	0.57	0.96	0.16	1.20	0.14
1.18	M 6	0.47	0.63	0.79	0.98	1.26	1.57	1.77	1.97	0.39	0.57	0.96	0.16	1.20	0.14
1.77	M 5	0.47	0.63	0.79	0.98	1.26	1.57	1.97	-	0.39	0.57	0.96	0.16	1.38	0.14
1.77	M 6	0.47	0.63	0.79	0.98	1.26	1.57	1.77	1.97	0.39	0.57	0.96	0.16	1.38	0.14
2.48	M 6	0.63	0.79	0.98	1.26	1.57	1.97	2.48	-	0.53	0.76	1.22	0.26	1.77	0.16
2.48	M 8	0.63	0.79	0.98	1.26	1.57	1.77	1.97	2.48	0.53	0.76	1.22	0.26	1.77	0.16
3.07	M 10	0.79	0.98	1.26	1.57	1.77	1.97	2.48	3.15	0.63	0.87	1.42	0.31	2.17	0.16
3.62	M 10	0.79	0.98	1.26	1.57	1.97	2.48	3.15	-	0.75	0.99	1.69	0.43	2.56	0.16
3.62	M 12	0.79	0.98	1.26	1.57	1.77	1.97	2.48	3.15	0.75	0.99	1.69	0.43	2.56	0.16

Build & Price

3D Product Configurator

Selected Part

Part Number

Total US Dollars (net)

$5.58

In Stock: 4

In Stock

Quantity

Please note our quantity discounts (US Dollars).

Min	Max	Price
1	249	$5.58
250	499	$5.12
500	999	$4.65
≥ 1000		$4.19

Prop 65: Not compliant

WARNING:
Cancer and Reproductive Harm - www.P65Warnings.ca.gov

RoHS: Compliant

This article is RoHS-compliant in application of Annex III., which means it complies with EU Directive 2011/65/EU, including extension (2015/863/EU), for restricting the use of certain hazardous substances in electrical and electronic devices. The Directive regulates the use of hazardous substances in devices and components. The implementation in national law is summarily described with RoHS(Restriction of (the use of certain) hazardous substances)).

Weight: 0.048 lbs

If weight is not listed, please contact our Sales Department for additional information regarding weight.
Phone: 800-877-8351

All Prices are in US Dollars. Taxes Not Included.
